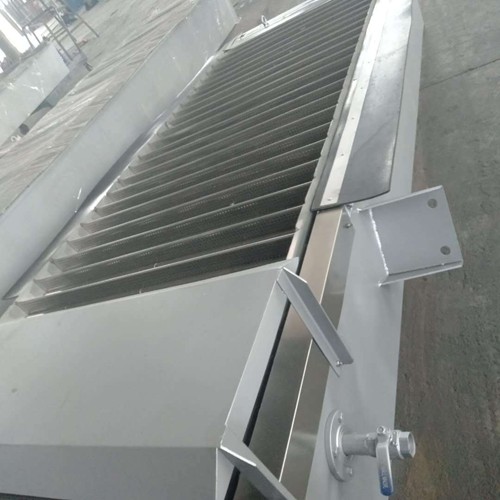

阶梯式格栅

　　阶梯式格栅主要由四部分组成:动格栅、静格栅、动力及传动装置和电控系统。动格栅和静格栅呈锯齿形交替排列。传动机构带动动格栅做偏心转动，将脏物从静格栅的送至上，直至落入格栅顶部的接污槽。



　　优点:

　　(1)具有一定的自清洁能力，运动平稳无噪音；



　　(2)没有堵塞现象，非常适合制作间距为1 ~ 10毫米的细格栅除污机，实际生产中使用间距为10 ~ 20毫米的中粗格栅除污机的效果也非常令人满意；



　　(3)由于耙钩的支撑，截留的污物不会掉落，翻顶时容易清除污物；



　　(4)自动化程度高，分离效率高，功耗低，耐腐蚀性能好，运行连续稳定，无人看管，过载保护装置。同时，设备运行间隔可根据需要任意调整，实现周期性运行；还可以根据格栅前后的液位差自动控制，并具有手动控制功能，便于维护，日常维护工作量很小。

　　性能特征:



　　1.在堵污清渣过程中，由于静格栅和动格栅的相对运动，不存在污物缠绕和堵塞现象。



　　2.结构简单、紧凑、合理，传动部件少，框架结构，刚性好，使用寿命长。



　　3.特殊设计的动栅和静栅夹安装、维护、拆卸方便，能可靠间隙固定，运行可靠安全。



　　4.底部；中砂，该设备采用高压冲洗，使格栅底部的砂砾不会堆积，了移动格栅的正常运行。



　　5.设备可以做成完全密封的结构。

　　6.该设备可由PLC自动控制，也可通过定时控制。现场提供手动开关，便于检查和维护。控制箱内预留与控制室连接的终端接口，用于远程控制。使其灵活、安全、稳定。



　　结构原理:



　　阶梯式格栅主要由驱动装置、机架、牵引链、带升降梯的网板和电控系统组成。驱动电机安装在机架前进方向的主轴上，两侧的网板由传动链驱动，将困在长度范围内的污物从下往上提起。到达上部时，通过链轮的转向功能自动完成翻卸工作，渣水排入两侧网板之间的集渣槽，然后靠重力排出机外。



　　阶梯式格栅的驱动装置位于框架的上部。机架的前后两侧设有螺旋式调节装置，调节传动链的松紧。



　　阶梯式格栅的框架是由不锈钢板和型钢组装焊接而成的整体长方体刚性结构。机架下部的进水端开有进水口，机架的前后壁板上设有导轨。机架安装在格栅井的中心，机架两侧与格栅井之间的间隙是格栅过滤后的水流通道。框架的迎水端两侧设有导流挡板，可以在导流的同时防止漂浮垃圾通过。
