悬挂式中心传动刮泥机
日期：2021-08-09 13:37:28 来源：admin
悬挂式中心传动刮泥机是污水处理厂重力式污泥浓缩池中使用的一种装置，将浓缩后的污泥刮至池底部的中心污泥收集坑进行进一步的污泥脱水处理。
对于悬浮中心驱动，由带电机的立式减速器、带外齿的回转支承、主轴、刮板、刮刀、集中栅条、稳流器、控制柜等组成。
主要特点:
1、节约运营成本，方便维护管理。由于采用虹吸管将污泥从污泥池通过非旋转污泥池排至排泥管，没有动密封，消除了上清液的短流程，既避免了回流泵能耗的浪费，又了回流污泥的浓度，为工艺的正常运行创造了条件。
2.过扭矩保护机构可配置在扭矩达到设定值时自动停止，可靠。
3.主梁采用方钢制作，结构强度高，采用热浸镀锌后喷涂面漆的工艺，防腐性能强。
4.操作简单，遥控。
结构和工作原理：

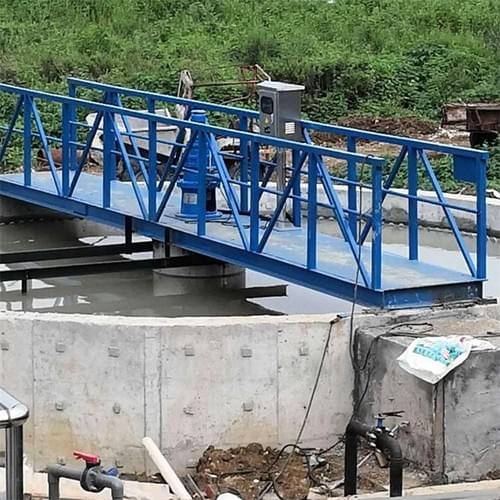

悬挂式中心传动刮泥机主要由减速驱动机构、传动立轴、刮臂、水下轴承和集泥槽刮刀等组成。整个刮泥机的载荷作用在横跨池径固定的工作桥的中心。
原水经中心稳流器分流后作为辐射流至池塘周围的溢流槽。随着流速的降低，水体中的悬浮物被分离出来，沉降在池底。通过减速驱动和悬挂组件的传动，污泥被刮刀刮除收集到中心污泥收集槽，然后通过静水压力或泵排出池塘。
结构特征描述:
1.悬挂式中心驱动刮泥机由耙架、立轴驱动装置和过扭矩安全装置组成。
2.立轴下端伸入泥斗内，轴下端用刮泥机紧固，将泥斗内积存的泥浆刮出排出，使之均匀排出。
3.驱动装置为三级立式摆线针轮减速器，通过齿式联轴器与立轴连接。减速器固定在工作桥的底座上。过扭矩安全装置是一个安全剪切销，装配在芯片嵌入的联轴器中。操作中如果扭矩过大，应切断剪切销，以保护整个机械设备免受损坏。

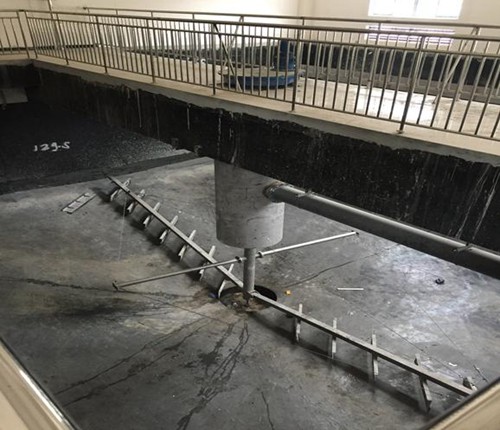

4.耙架由两个大耙和两个小耙组成，呈十字形，与略呈圆锥形的池底平行。耙架通过十字头与立轴固定连接，立轴上的轴承是向心轴承和推力轴承的组合，由润滑脂润滑。水下滑动轴承由尼龙衬套组成，在压力下用清水润滑。
5.沉淀池由混凝土或钢结构制成。池底略呈圆锥形，池底中心是与排泥管连接的排泥斗。工作桥由混凝土或钢结构制成。该设备不包括池体和工作桥，可由用户自行解决。我厂可为用户设计制造钢结构池体和工作桥。
